TUGAS INSTRUMENTASI VI

pH METER

Nama kelompok  :

1.         Laela Nurul Rahma                 ( A.102.08.037)

2.         Leonardo Bagus U                  (A.102.08.038)

3.         Nia Lestyowati                       (A.102.08.043)

4.         Nina Novita R.S                     (A.102.08.044)

Kelas  : 1.B2



A. PENGERTIAN pH METER

Instrumen pH meter adalah peralatan laboratorium yang digunakan untuk menentukan pH

atau tingkat keasaman/kebasaan dari suatu larutan. Tingkat keasaman/kebasaan dari suatu zat,

ditentukan berdasarkan keberadaan jumlah ion hidrogen dan ion hodroksida dalam larutan.

pH meter yang biasa terdiri dari :

pengukuran khusus probe (elektroda gelas) yang terhubung ke meteran elektronik yang

mengukur dan menampilkan pH membaca.

B. SEJARAH pH METER

Sejarah pengukuran pH suatu larutan dengan menggunakan pH meter sistem elektrik dimulai pada tahun 1906 ketika Max Cremer dalam sebuah penelitiannya menemukan adanya interaksi dari aktivitas ion hidrogen yang dihubungkan dengan suatu sel akan menghasilkan tegangan listrik. Dia menggunakan gelembung kaca yang tipis yang diisi dengan suatu larutan dan dimasukan kedalam larutan yang lain dan ternyata menghasilkan tegangan listrik. Gagasan ini kemudian dikembangkan oleh Firtz Haber dan Zygmunt Klemsiewcz yang menemukan bahwa tegangan yang dihasilkan oleh gelembung kaca tersebut merupakan suatu fungsi logaritmis.
pH meter untuk penggunaan komersial pertama kali diproduksi oleh Radiometer pada tahun 1936 di Denmark dan Arnold Orville Beckman dari Amerika Serikat. Penemuan tersebut dilakukan ketika Beckman menjadi asisten professor kimia di California Institute of Technology, dia mengatakan untuk mendapatkan metoda yang cepat dan akurat untuk pengukuran asam dari jus lemon yang diproduksi oleh California Fruit Growers Exchange (Sunkist). Hasil penemuannya tersebut membawa dia untuk mendirikan Beckman Instruments Company (sekarang Beckman Coulter).

C. PRINSIP KERJA pH METER

Pada prinsipnya pengukuran suatu pH adalah didasarkan pada potensial elektro kimia yang terjadi antara larutan yang terdapat didalam elektroda gelas (membrane gelas) yang telah diketahui dengan larutan yang terdapat diluar elektroda gelas yang tidak diketahui. Hal ini dikarenakan lapisan tipis dari gelembung kaca akan berinteraksi dengan ion hidrogen yang ukurannya relatif kecil dan aktif, elektroda gelas tersebut akan mengukur potensial elektrokimia dari ion hidrogen atau diistilahkan dengan potential of hidrogen. Untuk melengkapi sirkuit elektrik dibutuhkan suatu elektroda pembanding. Sebagai catatan, alat tersebut tidak mengukur arus tetapi hanya mengukur tegangan.

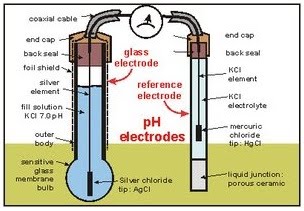

Skema Elektrode pH meter
pH meter akan mengukur potensial listrik (pada gambar alirannya searah jarum jam) antara merkuri Cloride (HgCl) pada elektroda pembanding dan potassium chloride (KCl) yang merupakan larutan didalam gelas electrode serta potensial antara larutan dan elektroda perak. Tetapi potensial antara sampel yang tidak diketahui dengan elektroda gelas dapat berubah tergantung sampelnya, oleh karena itu perlu dilakukan kalibrasi dengan menggunkan larutan yang equivalen yang lainya untuk menetapkan nilai dari pH.
Elektroda pembanding calomel terdiri dari tabung gelas yang berisi potassium kloride (KCl) yang merupakan elektrolit yang mana terjadi kontak dengan mercuri chloride (HgCl) diujung larutan KCl. Tabung gelas ini mudah pecah sehingga untuk menghubungkannya digunakan keramik berpori atau bahan sejenisnya. Elektroda semacam ini tidak mudah terkontaminasi oleh logam dan unsur natrium.
Elektroda gelas terdiri dari tabung kaca yang kokoh yang tersambung dengan gelembung kaca tipis yang. Didalamnya terdapat larutan KCl sebagai buffer pH 7. Elektroda perak yang ujungnya merupakan perak kloride (AgCl2) dihubungkan kedalam larutan tersebut. Untuk meminimalisir pengaruh electric yang gak diinginkan, alat tersebut dilindungi oleh suatu lapisan kertas pelindung yang biasanya terdapat dibagian dalam elektroda gelas.
Pada kebanyakan pH meter modern sudah dilengkapi dengan thermistor temperature yaitu suatu alat untuk mengkoreksi pengaruh temperature. Antara elektroda pembanding dengan elektroda gelas sudah disusun dalam satu kesatuan.

Elektroda pH Meter Modern

 Keterangan gambar.
1. a sensing part of electrode, a bulb made from a specific glass
2. sometimes the electrode contains a small amount of AgCl precipitate inside the glass electrode
3. internal liquid, usually 0.1M HCl for pH electrodes or 0.1M MeCl for pMe electrodes
4. internal electrode, usually silver chloride electrode or calomel electrode
5. body of electrode, made from non-conductive glass or plastics.
6. reference electrode, usually the same type as 4
7. junction with studied liquid, usually made from ceramics or capillary with asbestos or quartz fiber.

D. CARA PENGGUNAAN pH METER
- Kalibrasi
Sebelum pH meter digunakan, pH meter harus dikalibrasi terlebih dahulu dengan menggunkan standar pH atau sering disebut buffer pH. Standard pH adalah larutan yang nilai pH-nya telah diketahui pada setiap perubahan suhu. Standar pH merupakan larutan buffer pH (penyangga pH) dimana nilainya relative konstan dan tidak mudah berubah.
Urutan kerja kalibrasi pH meter adalah :
1. Siapkan buffer pH 7 dan buffer pH 4
2. Buka penutup plastic elektroda
3. Bilas elektroda dengan air DI (De Ionisasi/ air bebas ion) dan keringkan dengan menggunakan kertas tisu
4. Nyalakan pH meter dengan menekan tombol ON/OFF.
5. Masukan elektroda kedalam larutan buffer pH 7
6. Tekan tombol CAL dua kali, putar elektroda agar larutan buffer homogeny
7. Biarkan beberapa saat sampai nilai yang tertera di disply tidak berubah
8. Tekan tombol CAL satu kali lagi, dan biarkan tulisan CAL pada disply berhenti berkedip
9. Angkat elektroda dari larutan buffer pH 7, kemudian bilas dengan air DI beberapa kali dan keringkan dengan kertas tisu
10. Masukan elektroda kedalam larutan buffer pH 4
11. Tekan tombol CAL dua kali, putar elektroda agar larutan buffer homogeny
12. Biarkan beberapa saat sampai nilai yang tertera di disply tidak berubah
13. Tekan tombol CAL satu kali lagi, dan biarkan tulisan CAL pada disply berhenti berkedip
14. Angkat elektroda dari larutan buffer pH 4, kemudian bilas dengan air DI beberapa kali dan keringkan dengan kertas tisu
15. Pada layar bagian bawah akan muncul angka 7 dan angka 4 yang menunjukan pH meter tersebut telah dikalibrasi dengan buffer pH 7 dan buffer pH 4
16. pH meter telah siap digunakan
- Pengukuran pH larutan
Setelah pH meter dikalibrasi maka pH meter tersebut sudah siap digunakan. Biasanya kalibrasi disarankan dilakukan setiap 1 kali sehari sebelum digunakan.
Cara pengukurannya adalah sebagai berikut
1. Siapkan sampel larutan yang akan di check pH-nya.
2. Jika larutan panas, biarkan larutan mendingin sampai dengan suhunya sama dengan suhu ketika kalibrasi. Contohnya jika kalibrasi dilakukan pada suhu 20°C maka pengukuran pun dilakukan pada suhu 20°C.
3. Buka penutup plastic elektroda, bilas dengan air DI dan keringkan dengan menggunakan kertas tisu.
4. Nyalakan pH meter dengan menekan tombol ON/OFF.
5. Masukan elektroda kedalam sampel, kumudian putar agar larutan homogeny.
6. Tekan tombol MEAS untuk memulai pengukuran, pada layar akan muncul tulisan HOLD yang kelapkelip.
7. Biarkan sampai tulisan HOLD pada layar berhenti kelap-kelip.
8. Nilai pH yang ditunjukan pada layar adalah nilai pH larutan yang di check
9. Matikan pH meter dengan menekan kembali tombol ON/OFF

E. PEMELIHARAAN pH METER
pH meter harus dilakukan perawatan berkala untuk menjaga umur pakai dari alat tersebut. Pemeliharaannya meliputi :
a. Batere, penggantian batere dilakukan jika pada layar muncul tulisan low battery
b. Elektroda, pembersihan elektroda bisa dilakukan berkala setiap minimal satu minggu satu kali. Pembersihannya menggunakan larutan HCL 0.1N (encer) dengan cara direndam selama 30 menit, kemudian dibersihkan dengan air DI.
c. Penyimpanan, ketika tidak dipakai, elektroda terutama bagian gelembung gelasnya harus selalu berada pada keadaan lembab. Oleh karena itu penyimpanan elektroda disarankan selalu direndam dengan menggunkan air DI. Penyimpanan pada posisi kering akan menyebabkan membrane gelas yang terdapat pada gelembung elektroda akan mudah rusak dan pembacaannya tidak akurat.
d. Suhu penyimpan. Ketika disimpan, pH meter tidak boleh berada pada suhu ruangan yang panas karena akan menyebabkan sensor suhu pada alat cepat rusak.


F. JENIS pH METER
pH meter berkisar mulai dari alat ukur seperti pen yang murah dan sederhana hingga alat ukur laboratorium yang rumit dan mahal dengan koneksi komputer dan beberapa input untuk indikator (ion-sensitive, redox), elektroda referensi, dan sensor temperatur seperti thermoresistor atau thermocouple. Model yang lebih murah kadang memerlukan pengukuran temperatur untuk menyetel berbagai variasi pH yang diakibatkan oleh temperatur. Meter khusus serta probe khusus tersedia untuk digunakan dalam aplikasi khusus, lingkungan yang keras, dlsb. pH meter pocket tersedia saat ini dengan harga yang terjangkau yang otomatis mengkompensasi untuk temperatur (ATC, Automatic Temperature Compensation)

Gambar Alat dan Keterangan

1. Body pH meter
2. Body elektroda
3. Layar
4. Kabel elektroda
5. Kabel sensor suhu
6. Tombol MEAS untuk pengukuran
7. Tombol MODE untuk pemilihan mode pengukuran
8. Tombol Set untuk setting pengukuran
9. Tombol CAL untuk proses kalibrasi
10.Tombol CAL DATA untuk mereview data kalibrasi yang telah dilaukan
11.Tombol ON/OFF
12.Tombol Data OUT untuk mengeluarkan data yang sudah di input
13.Tombol ENTER
14.Elektroda gelas
15.Elektroda pembanding (reference)

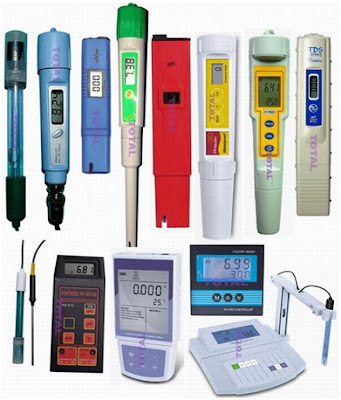

 G. MACAM-MACAM pH METER
